11/05/15

"WALKAROUND" CHAIMITE V-200 "ARMADA 90" DOS FUZILEIROS

          Em Dezembro passado, acompanhado pelo meu Amigo SAJ FZE US REF Afonso Brandão (Mestre da Unidade de Cadetes do Mar Fuzileiros), visitei novamente o CCF e a Base de Fuzileiros, tendo aproveitado a oportunidade e solicitado autorização para fazer um registo fotográfico completo da única e emblemática Chaimite V-200 "ARMADA 90" do Corpo de Fuzileiros.
          Trata-se de uma viatura blindada anfíbia de fabrico nacional (BRAVIA-VM), única sobrevivente do seu Esquadrão de 04 exemplares que, após ter sido desmobilizada e desmilitarizada em 1995, encontra-se desde então em exposição estática a cumprir a sua última missão - guarnecer a Parada da Base de Fuzileiros!
          Actualmente apresenta um esquema de pintura camuflada a 03 tons (castanho, verde claro e escuro), diferente da pintura original, para efeitos de conservação, pintado por pessoal destacado no SAO da CAF, sendo de louvar o empenho dos Fuzileiros na preservação do blindado que outrora ombreou com os homens de Boina azul-ferrete.
          Expresso uma vez mais o meu sincero agradecimento as dezenas de pessoas, civis e militares, que ao longo destes anos me tem ajudado na odisseia de escrutinar o uso de viaturas anfíbias (LVT-4 / Chaimites / LARC-V) nos Fuzileiros, com vista à sua futura publicação em livro.
          Eis assim uma foto-reportagem em formato de "walkaround" da viatura em apreço, vocacionada para o pessoal do modelismo e, como singela homenagem aos Fuzileiros das antigas guarnições das Chaimites do designado "Esquadrão Anfíbio"!

 A Chaimite "ARMADA 90" junto da Parada da Base de Fuzileiros, em exposição estática.

 As matrículas das Chaimites dos Fuzileiros são: AP-19-34 / AP-19-35 / AP-19-36 / AP-19-37 (AP é iniciais de Armada Portuguesa), na foto é possível visualizar um olhai de elevação e o conjunto de faróis dianteiros.

          A BRAVIA-VM somente produziu em série a Chaimite V-200 versão básica de transporte de tropas e, a Chaimite "ARMADA 90" dos Fuzileiros não é excepção.
          Todas as restantes versões nunca passaram da fase de projecto ou limitaram-se a testes de torres de outros sistemas de armas no chassis de viaturas V-200, mesmo os blindados que o Exército Português optou por transformar em Porta-Morteiro de 81mm e Porta-Mísseis SS-11 eram V-200 originais da BRAVIA, sendo errado designar por V-600 e V-700 respectivamente.


 A chapa de identificação interna da BRAVIA-VM com alguns dados sobre componentes mecânicos da viatura.


 Vista exterior de parte dos componentes do motor a gasolina CHRYSLER M75 V8.

          Pese embora a Chaimite "ARMADA 90" se encontrasse totalmente fechada a aloquete, valeu-me conhecer o mecanismo interior das portas e escotilhas, aliado a um pouco de "engenho e arte", findo o registo fechou-se todo novamente, tal como se encontrou, para voltar adormecer até um dia...






 Foto de perfil da Chaimite "ARMADA 90", tendo a particularidade de que se encontrava fechada desde desmobilizada, ou seja... há 20 anos! Notar as pequenas janelas (seteiras) que permitiam efectuar tiro do interior com armas ligeiras.


 O "ARMADA 90" com a maioria das portas e escotilhas abertas de propósito para a fotografia!
Ao fim de 20 anos a Chaimite "ARMADA 90" dá a conhecer o seu interior.

          Ao contrário do que se encontra erradamente escrito em alguns sítios da Internet e até referenciado em livros como legenda de fotos deste blindado, o sistema de armas "ARMADA 90", não é composto por antigas Bazookas ou canhões sem recuo, mas sim por LGF - Lança Granadas-Foguetes de 90mm.
          Igualmente é confundido por vezes o diâmetro dos canos dos LGF (90mm) com o calibre das suas munições próprias (88,9mm) e que estas eram simples munições INSTALAZA...



Vista superior da posição do artilheiro da "ARMADA 90", podendo-se observar o manípulo de disparo e o berçário das metralhadoras, note-se ainda que passados 20 anos o assento do banco ainda se encontra bem conservado.



O periscópio M28C e todos os sistemas de armas situam-se na torre: os LGF de 90mm, as metralhadoras e o dispositivo anti-emboscada / lança-granadas múltiplo de 60mm, este último de concepção da própria BRAVIA.

          Já no seu interior por momentos recordei conversas com Oficiais que comandaram a Unidade com Chaimites à sua carga e, os testemunhos dos Sargentos e Praças que fizeram parte das suas guarnições, as suas diversas situações operacionais e outras tantas engraçadas fruto do "desenrasca", que de tantas foram até lhes dedico um tópico no livro.



A posição do condutor que a par do chefe de viatura, no caso das primeiras guarnições das Chaimites dos Fuzileiros, frequentaram um "curso de operador", ministrado na própria BRAVIA.






Vista interior do motor, notar o até relativo bom estado de conservação da viatura no geral!



A posição do rádio-operador "Tele-fuzo" situava-se junto da porta traseira, onde operava uma panóplia de equipamento radio transreceptor emissor-receptor.

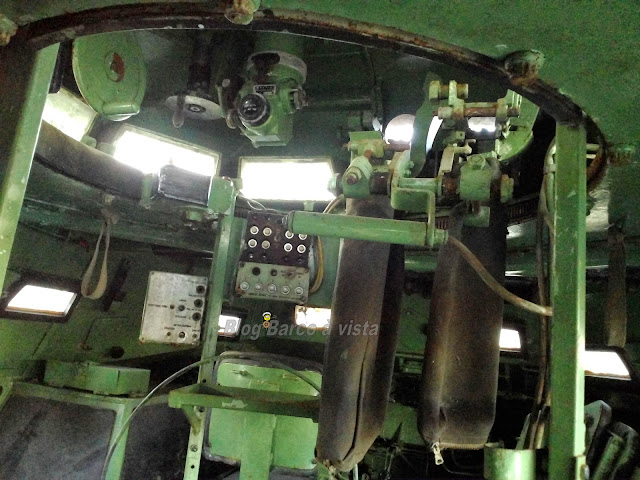

Vista interior da posição do artilheiro, passível de observar o monóculo do periscópio M28C, a consola de tiro dos LFG de 90mm e do dispositivo anti-emboscada / lança-granadas múltiplo de 60mm, comutador de tiro das metralhadoras, manípulo de disparo, berçário das metralhadoras, blocos de visão blindada e as mangas que expedem os cartuchos percutidos.



Nova foto da frente interior da Chaimite, posição de condutor e do chefe de viatura, o seu banco encontra-se recolhido. Notar o grande número de blocos de visão blindada.



Calhas de suporte de Jerry-cans e matrícula traseira da Chaimite "ARMADA 90", em cima um dos 04 olhai de elevação e as bases flexíveis das antenas.









Vista superior da Chaimite "ARMADA 90" ainda com as escotilhas fechadas e do seu dispositivo anti-emboscada / lança-granadas múltiplo de 60mm.

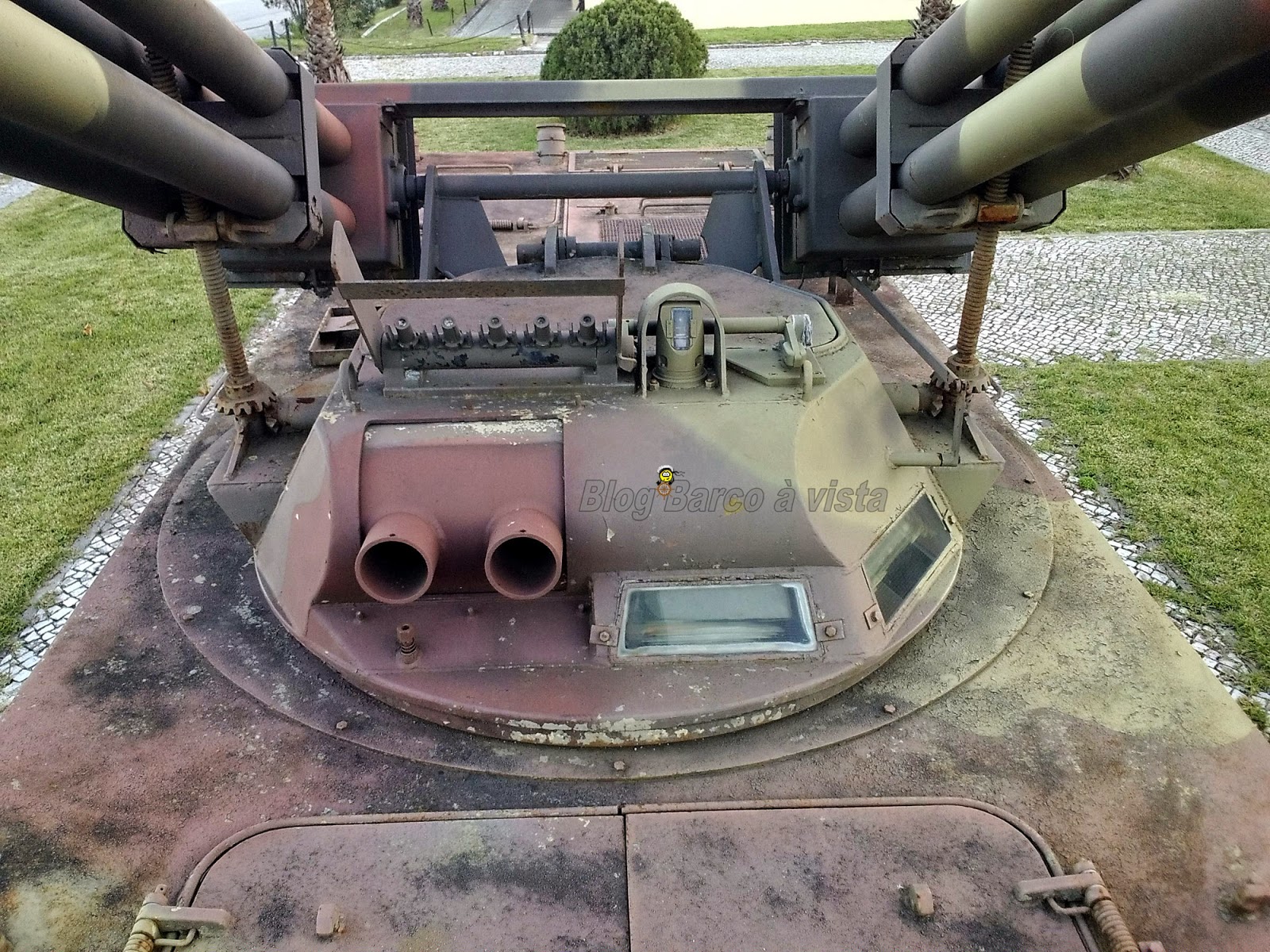

Nova vista de todos os sistemas de armas da torre: os LGF de 90mm, as metralhadoras e do dispositivo anti-emboscada / lança-granadas múltiplo de 60mm.

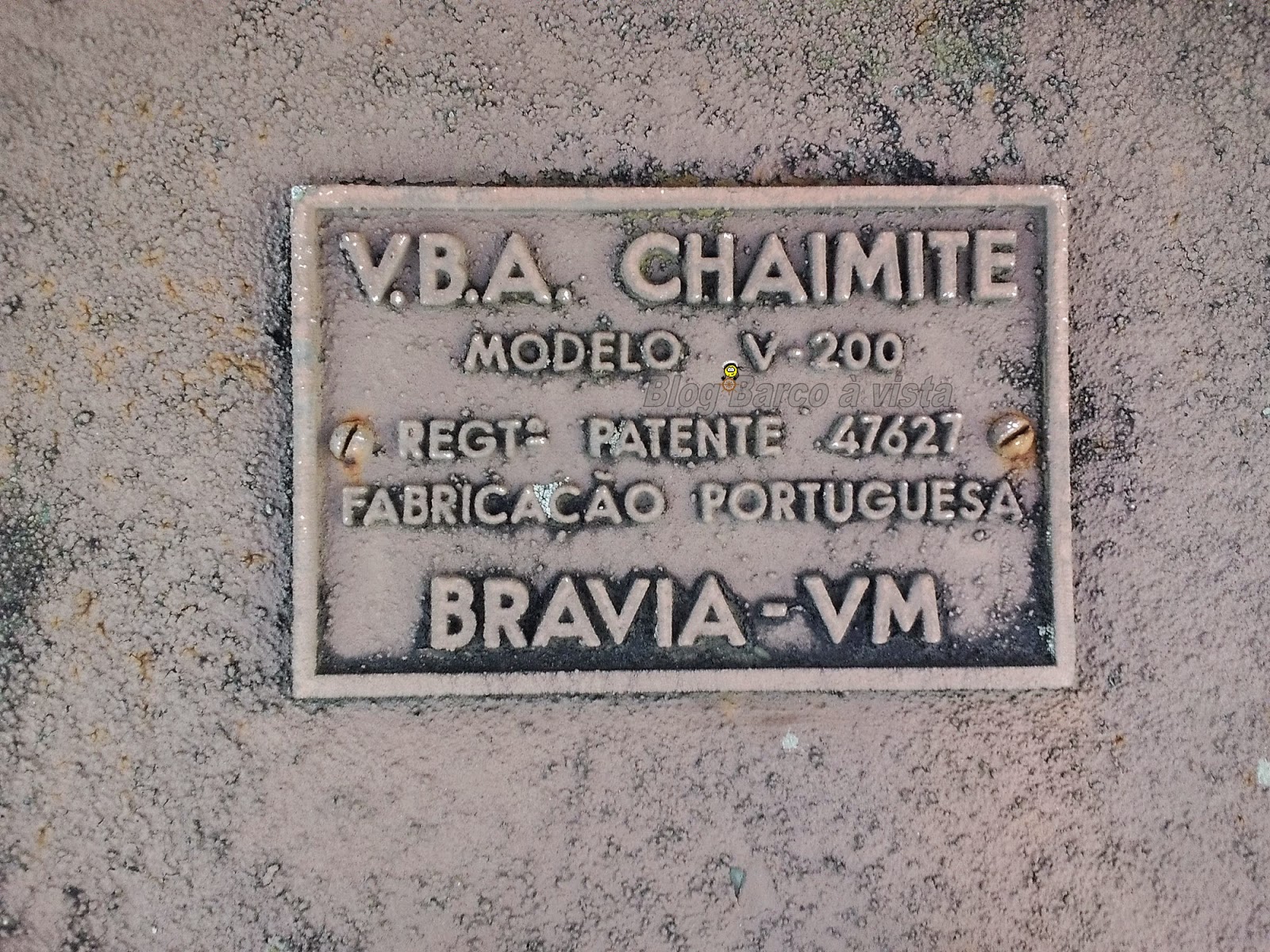

Junto da escotilha do guincho, encontra-se em alto-relevo na chapa blindada o nome, modelo, patente e fabricante da viatura.


Outro ângulo de uns 04 dos 08 emblemáticos LGF de 90mm, seu sistema de elevação e de rotação transversal contínua.



Medindo todas as partes do sistema de armas "ARMADA 90" e dissipando dúvidas...




O meu Amigo SAJ FZE US REF Afonso Brandão, sempre disponível!, posa junto da Chaimite "ARMADA 90", permitindo ter noção da envergadura do blindado.

          O Exército Português recentemente recuperou uma viatura blindada ligeira "Bren Universal Carrier Mk. II" de 1942 que, igualmente se encontrava a muitos anos em exposição estática na EPI de Mafra, agora designada por "Bernardina", utilizando-a à cabeça de desfiles militares.
          Será uma sugestão utópica a Marinha Portuguesa e os seus Fuzileiros fazerem o mesmo com a sua "ARMADA 90"? Fica a ideia...

"Bren Universal Carrier Mk. II" de 1942 do Exército Português.
