LANCHAS DE DESEMBARQUE GRANDE CLASSE "BOMBARDA"

(ACTUALIZADO)

Lancha de Desembarque Grande "BACAMARTE"

TIPO DE NAVIO:
Lancha de Desembarque

PERFIL:


DESLOCAMENTO:
654 toneladas

DIMENSÕES:
56,2 x 11,8 x 1,8 metros

PROPULSÃO:
2 motores a diesel MTU MD-225 - 910cv
2 hélices

ENERGIA:
2 geradores diesel-eléctricos CUMMINS de 85kVA

VELOCIDADE MÁXIMA:
Vazia: 10,5 nós (20 km)
Carregada: 9,5 nós (17 km)

AUTONOMIA:
2.600 milhas a 10,5 nós
5.000 milhas a 7 nós

GUARNIÇÃO:
Oficiais: 3 (Sob o comando de um oficial subalterno)

Sargentos: 4
Praças: 20
Total: 27

RADAR:
Navegação - KELVIN HUGHES 1007, banda I (37 Km de alcance)

COMUNICAÇÕES:
- Radiogoniómetros VHF / HF / MF;
- Transreceptores VHF / UHF / HF;
- VHF DSC SAILOR;
- 1 ETO (Emissor Transmissor de Ordens);
- 2 Projectores de sinais

EQUIPAMENTO:
- 1 Bote pneumático ZEBRO III;
- Sistema de Carta Electrónica ECDIS;
- Sistema GPS;
- 1 Ferro de roça à popa;
- Receptor DGPS;
- Girobússola ARMA-BROWN;
- Anemómetro;
- Agulha magnética;
- Agulha giroscópica;
- Barógrafo;
- Barómetro;
- Ar condicionado;
- 2 Balsas salva-vidas;
- Sistema de recepção de Avisos à Navegação NAVTEX;
- Receptor meteorológico FAC-SIMILE – NAGRAFAX;
- 1 Grua hidráulica telescópica HIAB 60 SEACRANE de 3,5 toneladas;
- 1 Câmara hiperbárica contentorizada

CAPACIDADE DE CARGA:
28,5 x 8 metros / 350 toneladas no total
(400 tropas, 10 viaturas, 8 blindados ligeiros, 5 LARC ou 4 carros de combate)


Viatura anfíbia LARC-5 a embarcar na "Bacamarte"

SISTEMAS DE ARMAS:
2 Peças OERLIKON de 20mm/65 (2 Km de alcance);
2 Metralhadoras-ligeiras HK 21 de 7,62mm

DESIGNAÇÃO NATO:
LCU

INDICATIVO DE CHAMADA INTERNACIONAL:
DESARTE

ENDEREÇO RADIOTELEGRÁFICO:
CTJK


NÚMERO DE AMURA:
LDG 203

BASE DE APOIO:
Base Naval de Lisboa

NOME:
N.R.P. Bacamarte

ANO DE CONSTRUÇÃO:
1985

EMPREGO OPERACIONAL:
- Transporte de apoio logístico (mantimentos, munições, etc);
- Embarque e desembarque de tropas, viaturas, blindados e carros de combate;

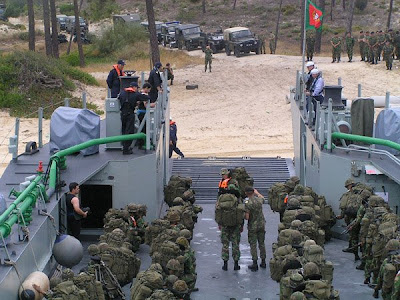

Desembarque de cadetes da Academia Militar

- Apoio e participação em exercícios e operações navais;
- Reboque de alvo de artilharia para tiro de superfície;
- Navio de apoio a Mergulhadores;
- Recolha de torpedos;

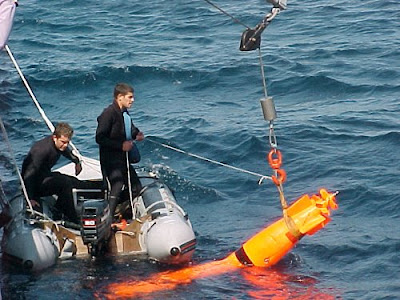

Recuperação de um torpedo de exercício com o apoio de Mergulhadores

- Missões de treino de mar;
- Combate a poluição no mar;


"Bacamarte" com o sistema de combate à poluição V-SWEEP, montado a Estibordo

- Apoio a operações SAR;
- Presença Naval;
- Serviço público

NOTAS:
• As lanchas desta classe (inicialmente 3) são de concepção e construção nacional: a "Bombarda" e "Alabarda" nos Estaleiros Navais do Mondego (Figueira da Foz) e a "Bacamarte" nos Estaleiros do Arsenal do Alfeite, esta última com ligeiras diferenças na superestrutura.
• A LDG 201 "Bombarda", de Julho de 1969 até Outubro de 1974 foi destacada para a Guiné-Bissau durante a Guerra Colonial, apoiando e participando em operações, transportando civis e militares, abastecimentos, viaturas e material militar, regressou a Portugal em Junho de 1975, passando a participar em exercícios navais e a realizar missões logísticas. Foi abatida ao efectivo dos navios da Armada em 31 de Outubro de 1997 e vendida à empresa angolana SONAUTA, recebendo o nome "Chiloango" e classificada como navio Ro-Ro de passageiros e carga.


Chiloango , ex-LDG "Bombarda" (Foto de Luís Miguel Correia)

• A LDG 202 "Alabarda", de Novembro de 1971 até 1975 foi destacada para a Guerra Colonial, realizando diversas missões de reabastecimento logístico na costa angolana, regressando a Portugal em Julho de 1975, passando a efectuar missões de apoio logístico nos Açores. Foi abatida ao efectivo dos navios da Armada em 31 de Outubro de 1997 e vendida à empresa angolana SONAUTA, mantendo o mesmo nome e classificada como navio Ro-Ro de passageiros e carga.

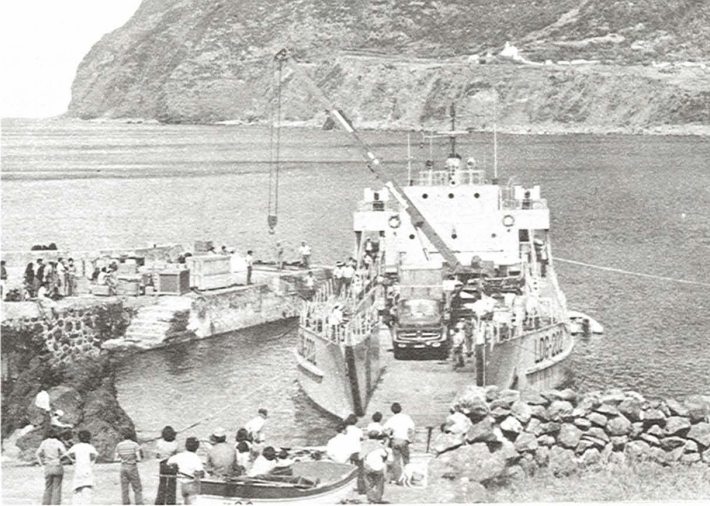

LDG "Alabarda" nos Açores

• O seu desenho e características técnicas assemelham-se bastante com as Lanchas de Desembarque da classe "Edic 700" da Marinha de Guerra Francesa.


Lancha de Desembarque da classe EDIC 700 da Marinha de Guerra Francesa

• A LDG 203 "Bacamarte", durante os seus primórdios realizou missões de carácter de serviço público, contribuindo para a ligação e transporte logístico inter-ilhas de material, pessoas, bens e construção de portos no arquipélago dos Açores.
• A principal característica é a capacidade de abicar a terra, possibilitando o embarque e desembarque de tropas, viaturas, blindados e carros de combate, assim como transportar o apoio logístico necessário a forças de Fuzileiros.



Desembarque de Jipe 4x4 LAND ROVER DEFENDER 110 SW

Desembarque de Jipe 4x4 MERCEDES GD240


Desembarque de Camião 4x4 MERCEDES-BENZ UNIMOG U 1550L

• Em 1979, a LDG 201 "Bombarda" realizou uma missão de cooperação de 2 meses na República de Cabo Verde.
• Em 1999, a LDG 203 "Bacamarte" participou no exercício "CONTEX-PHIBEX" transportando as viaturas anfíbias LARC-5 utilizadas no assalto anfíbio.
• Em Outubro de 2002, a LDG 203 "Bacamarte" serviu como meio de embarque e desembarque nos testes à capacidade anfíbia das viaturas em concurso para renovação da frota de blindados de rodas (APC/IFV).

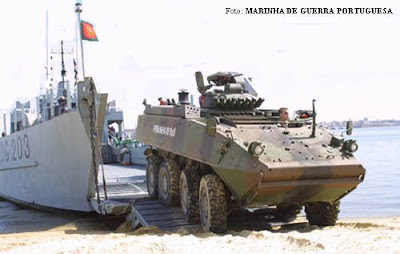

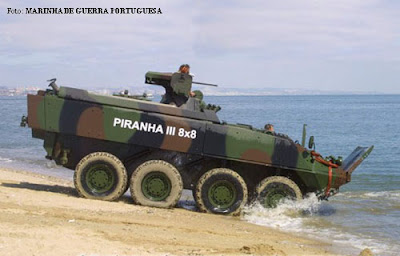

Testes à viatura blindada PIRANHA III durante o concurso para renovação da frota de blindados APC/IFV de rodas

• Em Abril de 2003, a LDG 203 "Bacamarte" participou no exercício "SWORDFISH", rebocando o alvo de artilharia para tiro de superfície.
• Em 2004, durante a manutenção da LDG 203 "Bacamarte" no Arsenal do Alfeite, realizaram-se as alterações necessárias para instalação de uma câmara hiperbárica contentorizada e um contentor standard de alojamento, passando a servir como navio de apoio aos Mergulhadores (DIVING SUPPORT UNIT), substituindo nesta tarefa o Navio-balizador "Schultz Xavier".

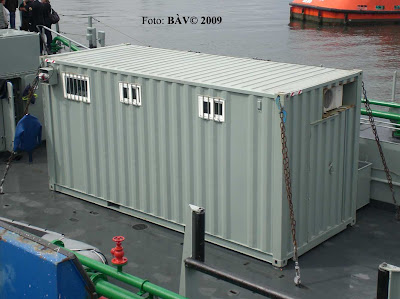

Contentor standart de alojamento

• Em 2004, a LDG 203 "Bacamarte" no decorrer do exercício "INSTREX", apoiou a força naval e transportando o alvo de artilharia para tiro de superfície.


Alvo rebocavél para fogo de artilharia naval

• Em Novembro de 2006, a LDG 203 "Bacamarte" participou no exercício "LUSIADA" no âmbito da preparação das Forças Armadas para cenários de resposta a crises.
• Em Junho de 2009, a LDG 203 "Bacamarte" participou no exercício de combate à poluição do mar e de salvamento marítimo "MERO 09", juntamente com a corveta "Afonso Cerqueira", Navio-Patrulha "Zaire", Navio de Passageiros "Lobo Marinho" e o Navio-Tanque "Galp Marine", ao largo da Ponta do Garajau na Madeira.
• Em Junho de 2007, a LDG 203 "Bacamarte" apoiou a realização do exercício da Academia Militar "TIGRE 07, transportando os cadetes.
• Em Junho de 2009, a LDG 203 "Bacamarte" foi destacada para apoiar os Mergulhadores no âmbito da aceitação de dois sistemas AUV's GAVIA pela Marinha Portuguesa.


Sistemas AUV's GAVIA no poço da "Bacamarte"

• Em Julho de 2009, a LDG 203 "Bacamarte" participou numa demonstração relativa ao exercício de Segurança Energética organizado para o Presidente da República.
• Em Outubro de 2009, participou no exercício de combate à poluição "ESPADARTE 2009", nas acções de contenção e a recolha de hidrocarbonetos, na costa Oeste ao largo de Sines.
• Participa também nos exercícios nacionais: AÇOR e ZARCO.

PARTICIPAÇÃO EM MISSÕES IMPORTANTES:
• A 22 de Novembro de 1970, a LDG 201 "Bombarda" participou na "Operação Mar Verde", juntamente com a LDG 104 "Montante", as LFG’s "Orion", "Hidra", "Cassiopeia" e "Dragão" e os DFE's n.º 21 e 22 (Africanos), na Guiné-Conakry.
• De Outubro de 1974 a Junho de 1975, a LDG 201 "Bombarda" em conjunto com as LDG 101 "Alfange", LDG 102 "Ariete", fragata "Roberto Ivens" e corveta "Augusto Castilho", rumaram da Guiné-Bissau para Cabo Verde para apoiar o processo de descolonização em curso.
• Em Novembro de 2002, a LDG 203 "Bacamarte" esteve empenhada nas operações de combate à poluição no mar, resultantes do afundamento do petroleiro "Prestige", utilizando equipamento de recolha de poluição e transportando uma cisterna.

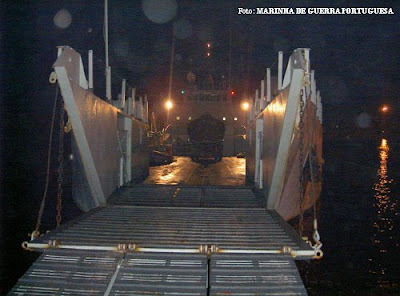

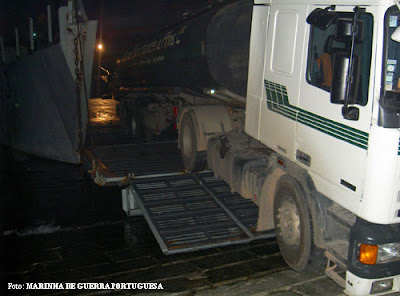

Embarque da cisterna pelo tractor de reboque


Cisterna a bordo da LDG Bacamarte


Desembarque da cisterna por recurso a uma grua

Em Junho de 2003, a LDG 203 "Bacamarte" esteve envolvida nas operações de combate à poluição no mar, resultantes do afundamento do navio porta-contentores "Nautila", tendo sido utilizada na detecção e recolha de bidões que se encontravam à deriva na área, as operações de recolha foram efectuadas com o apoio de Mergulhadores Sapadores.
