25/06/09

NAVIO-BALIZADOR "SCHULTZ XAVIER"

(ACTUALIZADO)

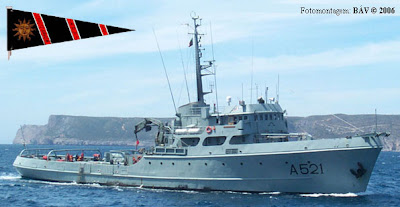

Navio-Balizador "SCHULTZ XAVIER"

TIPO DE NAVIO:
Balizador oceânico

PERFIL:


DESLOCAMENTO:
900 toneladas

DIMENSÕES:
56,1 x 10,2 x 3,8 metros

PROPULSÃO:
2 motores a diesel - 2.400cv
2 hélice

VELOCIDADE MÁXIMA:
14,5 nós (27 km)

AUTONOMIA:
3.000 milhas a 12,5 nós

GUARNIÇÃO:
Oficiais: 4 (Sob o comando de um oficial superior)
Sargentos: 8
Praças: 28
Total: 40

RADAR:
Navegação - KELVIN HUGHES 1007, banda I (37 Km de alcance)

COMUNICAÇÕES:
- 1 Teleimpressora;
- Radiogoniómetro VHF TAIYO TD-L5000;
- Radiogoniómetro HF TAIYO TD-C338 MkII;
- 1 ETO (Emissor Transmissor de Ordens);
- 1 Projector de sinais

EQUIPAMENTO:
- 1 Lancha semi-rígida;
- 1 Bote pneumático ZEBRO III;
- Sistema de Carta Electrónica ECDIS;
- 1 Gato de reboque;
- Sonda ultrasónica SEACHART III;
- Sistema GPS RAYSTAR 920;
- Receptor DGPS FURUNO GP-80;
- Odómetro electromagnético;
- Girobússola;
- Anemómetro;
- Agulha magnética;
- Agulha giroscópica;
- Ómega diferencial;
- Barógrafo;
- Barómetro;
- 2 Canhões de água;
- 5 Balsas salva-vidas;
- Hélices de passo variável;
- 1 Câmara hiperbárica contentorizada;
- Equipamento para combate a poluição;
- Porão para 150 garrafas de acetileno;
- Central de alarmes SIEMENS Cerbeus;
- 1 Gerador de água doce por osmose inversa;
- Sistema de estabilização por tanques de água;
- Receptor meteorológico FAC-SIMILE - NAGRAFAX;
- Sistema de recepção de Avisos à Navegação NAVTEX;
- 2 Porões com capacidade para 115 toneladas ou 331 m³;
- 1 Grua hidráulica com lança telescópica FASSI F800 de 12 toneladas

SISTEMAS DE ARMAS:
2 Metralhadoras-ligeiras HK-21 de 7,62mm

DESIGNAÇÃO NATO:
ABU

INDICATIVO DE CHAMADA INTERNACIONAL:
BALIVIER

ENDEREÇO RADIOTELEGRÁFICO:
CTED


NÚMERO DE AMURA:
A521

BASE DE APOIO:
Base Naval de Lisboa

NOME :
N.R.P. Schultz Xavier

ANO DE CONSTRUÇÃO:
1972

EMPREGO OPERACIONAL:
- Fiscalização da Pesca;
- Apoio a operações SAR;
- Combate à poluição no mar;
- Apoio e participação em exercícios e operações navais;
- Balizagem e apoio a faróis, farolins e bóias;
- Reboque, desencalhe de navios e recuperação de objectos afundados;
- Fiscalização dos esquemas de separação de tráfego marítimo;
- Navio de apoio aos Mergulhadores.


NOTAS:
• Foi construído nos Estaleiros do Arsenal do Alfeite, é o único navio existente na Armada que tem por missão principal desempenhar a balizagem e apoio a faróis (44), farolins (319) e bóias (227) do continente e das regiões autónomas.
• Em 1997, instalou-se uma câmara hiperbárica, passando a servir de navio de apoio aos Mergulhadores, substituindo nesta tarefa o antigo Draga-minas "Ribeira Grande" da classe "S. Roque".


Draga-minas "S. Roque"

• Em 2001, participou no exercício "CONTEX", com uma equipa do DMS n.º 2 a bordo.
• Em 2002, foi equipado com meios de combate à poluição.
• Em 2002, participou no exercício "INSTREX" colocando minas simuladas por alvos sonar.
• Em 2003, participou no exercício "NEOTAPON", servindo de navio de apoio aos Mergulhadores Sapadores na área de guerra de minas.
• Em Abril de 2004, colaborou com o projecto "SEMAPP" da Fundação Lusa-Americana, servindo de meio de transporte e apoio ao submarino de investigação científica "Delta".


Embarque do mini-submarino no "Schultz Xavier"


Mini-submarino no convês

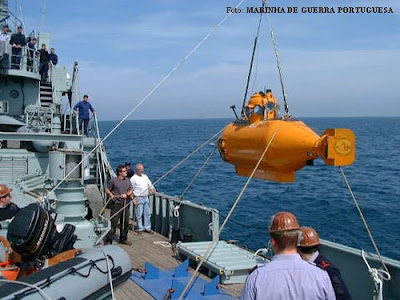

Preparação para a colocação do mini-submarino no mar


Colocação do mini-submarino no mar


Entrada do mini-submarino no mar


Mini-submarino a navegar pela própria propulsão


Vista do mini-submarino e do "Schultz Xavier"

• Em 2004, participou no exercício "INSTREX", apoiando a força naval no transporte e reboque do alvo para tiro de superfície e ainda nas séries de disparo de torpedos como unidade de recolha.
• Em Abril de 2005, participou no exercício de contra proliferação de Armas de Destruição Maciça "NINFA 2005", simulando um navio suspeito e efectuou o reboque do Navio-Reabastecedor "Bérrio" para certificação do aparelho de reboque.



Reboque ao Navio-Reabastecedor "Bérrio"

• Em Junho de 2006, participou no exercício "STEADFAST JAGUAR", com a missão de realizar o levantamento hidrográfico dos mares de Cabo Verde, embarcando para o efeito uma equipa de hidrografia e uma equipa de Mergulhadores do DMS n.º 2, assim como a embarcação do Instituto Hidrográfico "Gaivota".
• Em Setembro de 2009, embarcou um repórter da rádio TSF para acompanhar uma missão de patrulha no Oceano Atlântico.
• Participa também nos exercícios nacionais: PHIBEX, SWORDFISH e ZARCO.

PARTICIPAÇÃO EM MISSÕES IMPORTANTES:
• A 3 de Dezembro de 1975, efectuou o reboque das LFG's "Argos", "Dragão" e "Hidra" para Angola, acompanhado a navegar pelos próprios meios pelas LFG's "Lira" e "Orion", mais as LDG's "Alfange" e "Ariete", todos escoltados pela corveta "António Enes", num comboio naval que ficou conhecido como "A Incrível Armada", efectuando uma viagem de 63 dias, 885 horas e 8.900 milhas até Luanda.
• Em Dezembro de 1977, recuperou a LDM 426 destacada para a AMSJ - Área Militar de S. Jacinto que sofrerá um acidente que a deixou submersa.

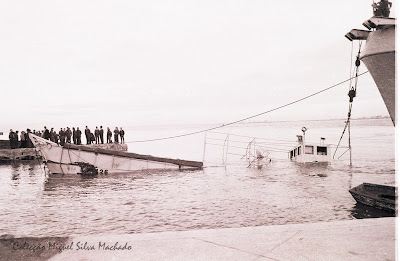

LDM 426 a ser recuperada pelo Navio-Balizador "Scultz Xavier"
(Fotos do TCor Páraquedista Miguel Silva Machado)


• Em Março de 2001, participou na recuperação de corpos do acidente da ponte Hintze Ribeiro em Entre-os-Rios.
• Em 2002, esteve envolvido nas operações de combate a poluição no mar, resultante do afundamento do petroleiro "Prestige", utilizando equipamento de recolha de poluição.
